FÜR FLÜSSIGGAS und PETROLEUM-ERZEUGNISSE
MESSANLAGEN LC/SAMPI
Zähler und Messanlagen für Flüssiggas und Ammoniak von LC SAMPI
LC MA®- und MSA-Serie Durchflussmesser
Die Verdrängungsdurchflussmesser (Positive Displacement) der MA®- und MSA-Serie von Liquid Controls in den Ausführungen Klasse 10 und Klasse 12 gelten als Industriestandard für den sicheren und hochgenauen Transfer von LPG (Flüssiggas) sowie Ammoniak (NH₃) – sowohl im gasförmigen als auch im verflüssigten Zustand.
Die einfache, robuste Konstruktion in Verbindung mit einer dauerhaft hohen Messgenauigkeit ist der Hauptgrund, warum Anwender weltweit Liquid Controls Durchflussmesser für die Förderung und Abrechnung von verflüssigten Kohlenwasserstoffgasen bevorzugen.
VORTEILE EINER LC/SAMPI MESSANLAGE
Dauerhafte Messgenauigkeit – Durch den Verzicht auf Metall-auf-Metall-Kontakt innerhalb der Messkammer wird eine minimale Genauigkeitsdrift über die gesamte Lebensdauer erreicht. Dies reduziert den Kalibrieraufwand, verlängert die Wartungsintervalle und erhöht die Betriebssicherheit.
Normenkonformität – Die Durchflussmesser erfüllen die Genauigkeitsanforderungen gemäß NIST sowie den internationalen Vorschriften für Maß- und Gewichtswesen.
Großer Temperaturbereich – Zuverlässige und präzise Messung von Medien im Temperaturbereich von −40 °F (−40 °C) bis +160 °F (71 °C).
Großer Viskositätsbereich – Präzise Erfassung von Flüssigkeiten mit Viskositäten von unter 30 SSU (unter 1 cP) bis zu 1.500.000 SSU (325.000 cP).
Maximale Anpassungsfähigkeit – Die Rechtwinkelbauweise in Kombination mit Standard- oder kundenspezifischen Bögen und Anschlussarmaturen ermöglicht eine außergewöhnlich hohe Einbauflexibilität zur optimalen Anpassung an die jeweiligen Installationsbedingungen.
Hohe Druckfestigkeit – Ausgelegt für einen maximalen Betriebsdruck von 350 psi (24 bar).

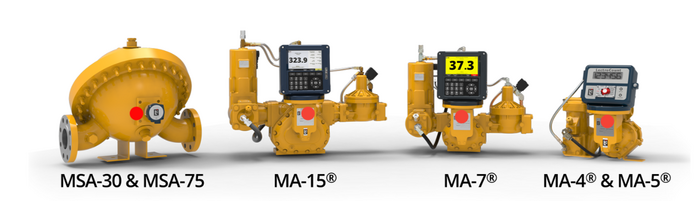

Modellen-Reihe beinhaltet:
• MA-4® – 1″ Flange, 30 GPM (114 LPM), 350 psi (24 bar, 2414 kPa)
• MA-5® – 1.5″ Flange, 60 GPM (227 LPM), 350 psi (24 bar, 2414 kPa)
• MA-7® – 2″ Flange, 100 GPM (378 LPM), 350 psi (24 bar, 2414 kPa)
• MA-15® – 3″ Flange, 200 GPM (756 LPM), 350 psi (24 bar, 2414 kPa)
• MSA-30 – 3″ Flange, 350 GPM (1325 LPM), 300 psi (20.7 bar, 2068 kPa)
• MSA-75 – 4″ Flange, 700 GPM (2650 LPM), 300 psi (20.7 bar, 2068 kPa)

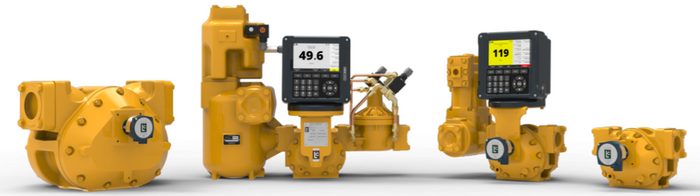

Zähler und Messanlagen M Serie von LC SAMPI für diverse Anwendungen
Die Verdrängungsdurchflussmesser (Positive Displacement, PD) von Liquid Controls /SAMPI bieten branchenweit eine der langjährigsten und zuverlässigsten Erfolgsbilanzen in Bezug auf Messgenauigkeit, Leistungsfähigkeit und langfristige Haltbarkeit bei der eich- und abrechnungsrelevanten Messung (Custody Transfer) von raffinierten und alternativen Kraftstoffen.
Die einfache und robuste Konstruktion in Verbindung mit einer dauerhaft hohen Messgenauigkeit ist der Grund, warum Kunden weltweit Liquid Controls Durchflussmesser in einer Vielzahl von Custody-Transfer-Anwendungen für Flüssigkeiten einsetzen und bevorzugen.
Welche Vorteile hat ein LC/SAMPI Zähler bzw Messanlage?
Dauerhafte Messgenauigkeit – Der Verzicht auf Metall-auf-Metall-Kontakt innerhalb der Messkammer gewährleistet eine langfristig stabile Messgenauigkeit mit minimaler Drift. Dadurch werden Nachkalibrierungen reduziert und die Lebensdauer des Geräts verlängert.
Normenkonformität – Die Durchflussmesser erfüllen die Genauigkeitsanforderungen gemäß NIST sowie den internationalen Vorschriften für Maß- und Gewichtswesen.
Großer Temperaturbereich – Zuverlässige Messung im Temperaturbereich von −40 °F (−40 °C) bis +160 °F (71 °C).
Großer Viskositätsbereich – Präzise Messung von Medien mit Viskositäten von < 30 SSU ( < 1 cP) bis 1.500.000 SSU (325.000 cP).
Maximale Anpassungsfähigkeit – Die Rechtwinkelkonstruktion mit Standard- oder kundenspezifischen Bögen und Anschlussarmaturen ermöglicht eine außergewöhnlich hohe Einbauflexibilität zur Anpassung an individuelle Installationsanforderungen.
Hohe Druckfestigkeit – Ausgelegt für einen maximalen Betriebsdruck von 150 psi (10,5 bar).
| Zählerklasse | Beschreibung / Einsatzmedium | Lagermaterial |
|---|---|---|
| 1 | Raffinierte Mineralölprodukte | Ni-Resist* |
| 2 | Flugkraftstoffe und Kerosin | Ni-Resist* |
| 3 | Flüssige Zucker, Süßstoffe, Sirupe, Pflanzenöle | Ni-Resist* |
| 4 | Aufbereitete Wässer und Lösungsmittel, bei denen keine Buntmetalle zulässig sind | Carbon |
| 14 | Rohöl | Ni-Resist |
| 16 | Allgemeine Lösungsmittel | Carbon |
*Ni-Resist = Nickelhaltiger austenitischer Gusseisenwerkstoff mit hoher Korrosions- und Verschleißbeständigkeit.
Modelreihe:
• M-5® – 1.5″ Flange, 60 GPM (227 LPM), 150 psi (10.3 bar, 1034 kPa)
• M-7® – 2″ Flange, 100 GPM (378 LPM), 150 psi (10.3 bar, 1034 kPa)
• M-10® – 2″ Flange, 150 GPM (567 LPM), 150 psi (10.3 bar, 1034 kPa)
• M-15® – 3″ Flange, 200 GPM (756 LPM), 150 psi (10.3 bar, 1034 kPa)
• M-25® – 3″ Flange, 300 GPM (1134 LPM), 150 psi (10.3 bar, 1034 kPa)
• M-30® – 4″ Flange, 350 GPM (1323 LPM), 150 psi (10.3 bar, 1034 kPa)
• M-40® – 4″ Flange, 450 GPM (1701 LPM), 150 psi (10.3 bar, 1034 kPa)
• M-60® – 4″ Flange, 600 GPM (2268 LPM), 150 psi (10.3 bar, 1034 kPa)
• M-80® – 6″ Flange, 800 GPM (3024 LPM), 150 psi (10.3 bar, 1034 kPa)
• MSAA-30 – 3″ Flange, 350 GPM (1325 LPM), 285 psi (19.7 bar, 1965 kPa)
• MSAA-40 – 3″ Flange, 450 GPM (1703 LPM), 285 psi (19.7 bar, 1965 kPa)
• MSAA-75 – 4″ Flange, 700 GPM (2650 LPM), 285 psi (19.7 bar, 1965 kPa)
• MSAA120 – 6″ Flange, 1000 GPM (3785 LPM), 285 psi (19.7 bar, 1965 kPa)
